Projekt: Neubau eines ECTFE SK+ Dual-Laminat Kamins
Standort: Rio Seco, Peru
Installation: 2020
Dimension: DN 500 mm mit einer Höhe von insgesamt 60 m
Produkte: ECTFE SK+ kaschierte Platten, Cap-Strips und Schweißdraht
Medien: Schwefelsäurehaltige Abgase
Temperatur: 80 °C
Druck: Umgebungsdruck
Die Kunden von AGRU realisierten den Neubau eines ECTFE SK+ Dual-Laminat Kamins für schwefelsäurehaltige Abgase einer Schwefelsäureproduktionsanlage.
Ziel des Projekts war der Neubau eines ECTFE SK+ Dual-Laminat Kamins für eine Schwefelsäureanlage in Rio Seco, Peru. Beim Ausstoß der schwefelsäurehaltigen Abgase, die während des Produktionsprozesses anfallen, können sich aggressive Medien bilden. Da Metalle, wie auch eine Vielzahl an anderen Kunststoffen, von diesen Medien angegriffen werden, ist eine Dual-Laminat-Lösung, bestehend aus dem Fluorkunststoff ECTFE als Liner-Material und glasfaserverstärktem Kunststoff (GFK), im Einsatz. Anwendungen aus GFK werden mit kaschierten Fluorpolymerplatten ausgekleidet, um die chemische Beständigkeit und die Dichtheit zu gewährleisten. Der GFK sorgt für die mechanische Festigkeit und Druckbeständigkeit, die für den sicheren Betrieb der Anlage (auch unter Vakuum) erforderlich ist.
Da Metalle angegriffen werden, ist eine
Dual-Laminat-Lösung im Einsatz.

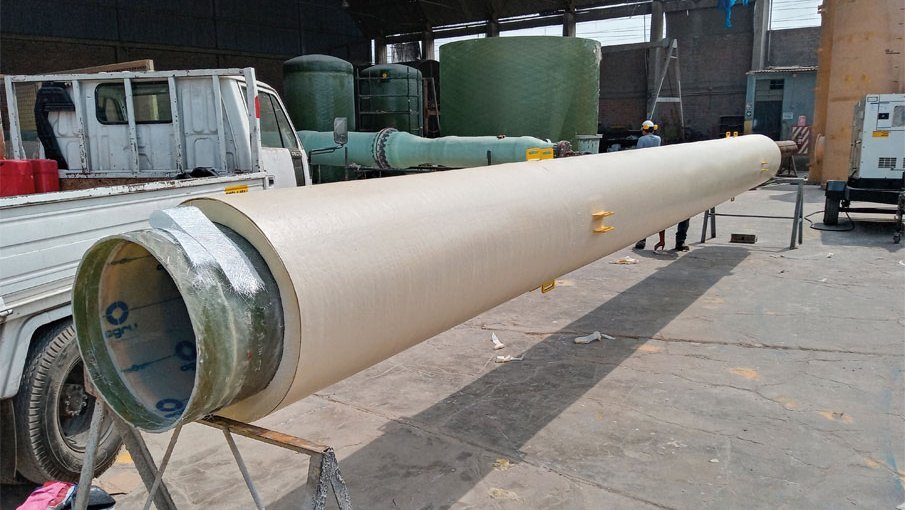

Das Baustellenteam fertigte und installierte den Ersatzkamin. Im Zuge der Projektvorbereitungen durfte AGRU ihren Kunden im Februar 2020 am Firmensitz in Österreich zu einer Schweißschulung und technischen Diskussionen begrüßen.
Die dabei entstandene Kooperation sorgte für einen intensiven Austausch mit der Anwendungstechnik von AGRU über die gesamte Projektdauer.
Eine der vieldiskutierten technischen Herausforderungen dieses Projektes war die Konzeption eines Y-Tees auf dem Kamin. Während die dreidimensionale geometrische Form bereits äußerst anspruchsvoll für die Vorbereitung des Schweißprozesses war, war ein manuelles Schweißen von innen aufgrund des Innendurchmessers von 500 mm praktisch unmöglich. Aufgrund dessen mussten die Schweißarbeiten von außen sehr sorgfältig durchgeführt werden.
