Toilettensystem durch Abwassertank geschützt
Es entsteht ein Abwassertank für das Vakuum-Toilettensystem des Airbus A340-500/600 HGW. Dabei handelt es sich um eine spezielle, gewichtsoptimierte Variante, denn jedes Kilogramm zählt. Gegenüber der Standardversion konnten hier je zwei kleinere Tanks mit Edelstahlinlinern durch einen größeren Tank ersetzt werden, auch um eine Gewichtsoptimierung zu erzielen.
Das fertige Tankmodul kann der 9-fachen
Erdbeschleunigung standhalten.
Jeder der an Bord befindlichen Tanks hat ein Volumen von 720 Liter, wovon 570 Liter für die Lagerung von Abwasser aus den Boardtoiletten nutzbar sind. Neben dem ganzen Abwasser aus den Toiletten wird das Tankinnere auch durch Reinigungschemikalien und mit hoher Energie auftreffenden Objekten beansprucht.
Die Dichtheit und Medienbeständigkeit wird durch unsere AGRU PE-Liner gewährleistet. Das fertige Tankmodul wiegt leer mit allen Anbauteilen ca. 50 kg. Vollständig gefüllt ist es in der Lage, dauerhaft einer Belastung der 9-fachen Erdbeschleunigung standzuhalten. Im Test wird kurzzeitig eine Beschleunigung von 20 g aufgebracht, d. h. an den Aufhängungen wirkt die Gewichtskraft von 12,5 t. So wird eine Lebensdauer von 30 Jahren sichergestellt.

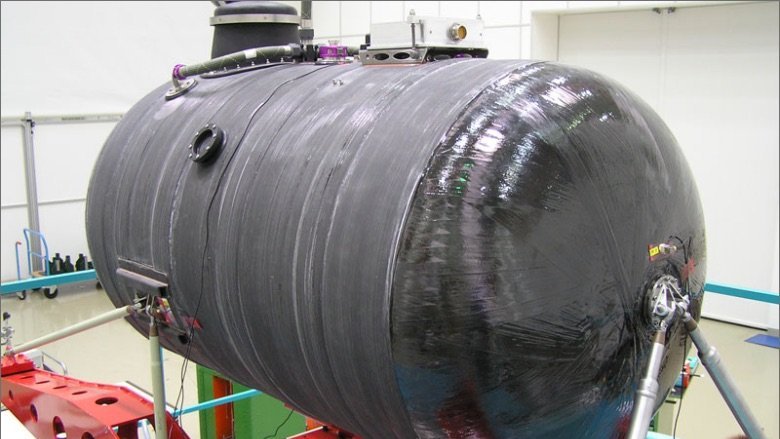

Der ausgekleidete Abwassertank

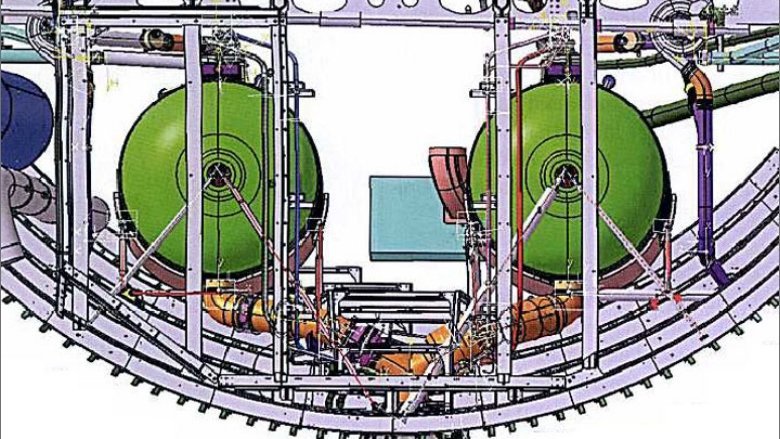

Die Konstruktion
